در طراحی ساختمان، تنها تحمل وزن طبقات و تجهیزات اهمیت ندارد؛ سازه باید بتواند در برابر نیروهای جانبی نیز عملکرد مناسبی داشته باشد. باد و زلزله از مهم‌ترین عواملی هستند که می‌توانند باعث جابه‌جایی اجزای ساختمان و ایجاد تنش در اسکلت آن شوند. به همین دلیل، مهندسان از سیستم‌های مقاوم جانبی مانند بادبند برای کنترل تغییر شکل و افزایش ایمنی سازه استفاده می‌کنند.
بادبندها معمولاً از مقاطع فولادی مانند نبشی، ناودانی، تیرآهن یا سایر اعضای متناسب با طراحی سازه ساخته می‌شوند. نوع مهاربند و نحوه قرارگیری آن باید بر اساس محاسبات مهندسی، شرایط پروژه و ضوابط طراحی انتخاب شود.
بادبند ساختمان چه وظیفه‌ای دارد؟
بادبند که با نام مهاربند نیز شناخته می‌شود، مجموعه‌ای از اعضای سازه‌ای است که برای افزایش مقاومت ساختمان در برابر نیروهای افقی به کار می‌رود. این اعضا با اتصال به بخش‌های مختلف اسکلت، به انتقال نیروهای جانبی کمک می‌کنند و میزان تغییر شکل قاب‌های سازه را کنترل می‌کنند.
تیرها و ستون‌ها بخش مهمی از بارهای ساختمان را تحمل می‌کنند، اما رفتار سازه در برابر نیروهای جانبی به سیستم مقاوم جانبی آن نیز وابسته است. بادبند با ایجاد مسیر مشخص برای انتقال نیرو، از تغییر مکان بیش از حد سازه جلوگیری می‌کند و در صورت طراحی و اجرای صحیح، می‌تواند عملکرد ساختمان را هنگام زلزله بهبود دهد.
چرا استفاده از بادبند اهمیت دارد؟
عملکرد مناسب مهاربند تنها به افزایش استحکام اسکلت محدود نمی‌شود؛ این سیستم در کنترل تغییر شکل و کاهش احتمال آسیب به اجزای سازه نیز نقش دارد.
مهم‌ترین مزایای استفاده از بادبند عبارت‌اند از:
افزایش پایداری جانبی: کمک به مقاومت ساختمان در برابر نیروهای ناشی از باد و زلزله
کنترل تغییر شکل سازه: محدود کردن جابه‌جایی جانبی در چارچوب الزامات طراحی
افزایش ایمنی ساختمان: کاهش احتمال آسیب‌های سازه‌ای در صورت طراحی و اجرای اصولی
کاربرد در سازه‌های مختلف: امکان استفاده در ساختمان‌های فولادی، سوله‌ها و برخی سازه‌های صنعتی
مدیریت هزینه‌های مقاوم‌سازی: فراهم کردن امکان انتخاب سیستم متناسب با نیاز پروژه و بودجه
البته عملکرد بادبند به عواملی مانند نوع سیستم، کیفیت اتصالات، مشخصات اعضا و نحوه اجرا وابسته است؛ بنابراین صرف نصب مهاربند، بدون رعایت اصول فنی، تضمین‌کننده ایمنی ساختمان نخواهد بود.

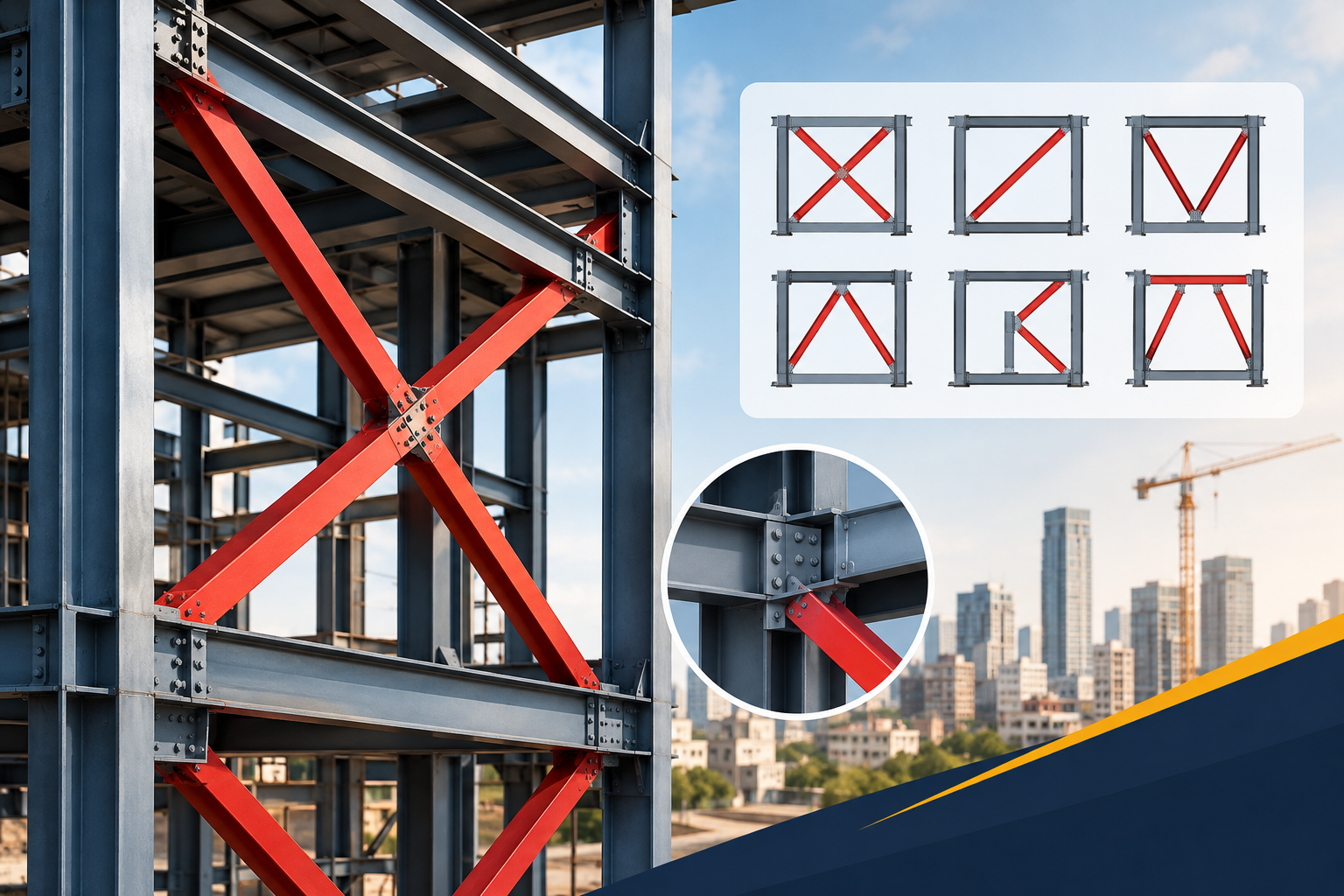

انواع بادبند از نظر ساختار و نحوه عملکرد
یکی از روش‌های دسته‌بندی بادبندها، بررسی نحوه اتصال اعضا و چگونگی انتقال نیرو در آن‌هاست. بر این اساس، دو گروه اصلی شامل بادبندهای همگرا و واگرا وجود دارند که هرکدام ویژگی‌ها و محدودیت‌های خاص خود را دارند.
۱. بادبند همگرا؛ انتقال مستقیم نیرو در اعضای مورب
در سیستم همگرا یا CBF، محور اعضای مورب مهاربند در محل اتصال به تیر و ستون به یک نقطه مشترک می‌رسد. در این ساختار، بخش عمده نیروهای جانبی از طریق نیروهای محوری کششی و فشاری در اعضای مهاربند منتقل می‌شود.
سادگی نسبی ساختار، سختی جانبی مناسب و امکان اجرای متداول از ویژگی‌های این سیستم است. بااین‌حال، نحوه طراحی و شکل قرارگیری اعضا بر عملکرد آن تأثیر می‌گذارد.
انواع رایج بادبند همگرا عبارت‌اند از:
بادبند ضربدری (X): دو عضو مورب یکدیگر را قطع می‌کنند و شکلی شبیه ضربدر به وجود می‌آورند. این آرایش در بسیاری از قاب‌های مهاربندی‌شده کاربرد دارد.
بادبند قطری: یک عضو مورب میان دو نقطه از قاب قرار می‌گیرد و در انتقال نیروهای جانبی مشارکت می‌کند.
بادبند هفتی (V): دو عضو مورب از نقاط بالایی قاب به یک محل مشترک روی تیر متصل می‌شوند.
بادبند هشتی (Λ): دو عضو از نقاط پایینی قاب به یک نقطه مشترک در قسمت بالایی متصل می‌شوند.
بادبند K شکل: اعضای مورب به نقطه‌ای در طول ستون می‌رسند و آرایشی شبیه حرف K ایجاد می‌کنند. این آرایش برای قاب‌های همگرای ویژه لرزه‌ای مجاز نیست.
انتخاب هر آرایش باید با توجه به نقشه سازه، نیازهای معماری و الزامات لرزه‌ای انجام شود.
۲. بادبند واگرا؛ جذب انرژی با استفاده از تیر پیوند
در مهاربند واگرا یا EBF، اتصال اعضای مورب به‌گونه‌ای طراحی می‌شود که بخشی از تیر، با عنوان «تیر پیوند» یا Link، در مسیر انتقال نیرو قرار بگیرد. این بخش تحت اثر نیروهای واردشده، تغییر شکل کنترل‌شده‌ای پیدا می‌کند و در استهلاک انرژی ناشی از زلزله نقش دارد.
ترکیب سختی جانبی و شکل‌پذیری از ویژگی‌های مهم سیستم واگراست. البته دستیابی به عملکرد مناسب، به طراحی دقیق تیر پیوند، اتصالات و سایر اجزای مهاربندی وابسته است.
برخی آرایش‌های این سیستم عبارت‌اند از:
بادبند واگرای قطری: عضو مورب به تیر متصل می‌شود و قسمت کوتاهی از تیر میان محل اتصال مهاربند و ستون، نقش تیر پیوند را بر عهده دارد.
بادبند واگرای K یا Split-K: اعضای مورب در نقاط جداگانه‌ای از تیر متصل می‌شوند و بخش بین اتصالات به‌عنوان تیر پیوند عمل می‌کند.
بادبند واگرای V شکل: اعضای مورب به شکل V قرار می‌گیرند و بخش‌های مشخصی از تیر، مطابق آرایش طراحی‌شده، نقش پیوند را ایفا می‌کنند.
بادبند واگرای Y معکوس: اعضای مورب به یک بخش قائم متصل می‌شوند و آرایش کلی سیستم شبیه Y وارونه است.
مقایسه بادبند همگرا و واگرا
اگرچه هر دو سیستم برای افزایش مقاومت جانبی ساختمان به کار می‌روند، تفاوت در نحوه انتقال نیرو و میزان شکل‌پذیری آن‌ها بر انتخاب نهایی تأثیر می‌گذارد.
بادبند همگرا معمولاً ساختار ساده‌تری دارد و در بسیاری از پروژه‌ها اجرای آن آسان‌تر است. این سیستم می‌تواند سختی جانبی مناسبی فراهم کند، اما رفتار لرزه‌ای آن به نوع آرایش، جزئیات طراحی و الزامات شکل‌پذیری وابسته است.
در مقابل، بادبند واگرا با بهره‌گیری از تیر پیوند، امکان استهلاک انرژی و تغییر شکل غیرارتجاعی کنترل‌شده را فراهم می‌کند. طراحی و اجرای آن به توجه ویژه به مشخصات تیر پیوند و اتصالات نیاز دارد و ممکن است پیچیدگی اجرایی بیشتری داشته باشد.
در نهایت، نمی‌توان یکی از این دو سیستم را برای تمام ساختمان‌ها مناسب‌تر دانست. انتخاب میان آن‌ها باید با در نظر گرفتن محاسبات سازه‌ای، ارتفاع ساختمان، شرایط لرزه‌ای، محدودیت‌های معماری و هزینه اجرا صورت بگیرد.
بادبند در چه سازه‌هایی کاربرد دارد؟
مهاربندها در پروژه‌هایی استفاده می‌شوند که کنترل نیروهای جانبی و حفظ پایداری سازه اهمیت دارد. از جمله کاربردهای آن‌ها می‌توان به موارد زیر اشاره کرد:
ساختمان‌های اسکلت فلزی برای کنترل جابه‌جایی جانبی
سوله‌ها و سازه‌های صنعتی با دهانه‌های بزرگ
پروژه‌های مقاوم‌سازی ساختمان‌های موجود، در صورت تأیید طراحی مهندسی
برج‌های مخابراتی و برخی سازه‌های خاص
سازه‌های حساس که حفظ عملکرد آن‌ها در شرایط بحرانی اهمیت دارد
در هر پروژه، محل نصب و آرایش مهاربند باید با توجه به طراحی سازه تعیین شود. همچنین، وجود بازشوهایی مانند پنجره و درگاه ممکن است بر نحوه جانمایی اعضای مورب تأثیر بگذارد.
مراحل اجرای بادبند در اسکلت فلزی
اجرای مهاربند باید مطابق نقشه‌های مصوب و جزئیات فنی انجام شود. نخست، محل قرارگیری اعضا روی قاب مشخص می‌شود و ابعاد مقاطع، نوع اتصال و موقعیت گره‌ها مورد بررسی قرار می‌گیرد.
سپس اعضای فولادی متناسب با نقشه برش داده می‌شوند و صفحات اتصال، که معمولاً با نام گاست‌پلیت شناخته می‌شوند، در محل تعیین‌شده نصب می‌شوند. اتصال اعضا می‌تواند با جوشکاری یا پیچ‌ومهره انجام شود؛ انتخاب روش اتصال به طراحی و الزامات اجرایی وابسته است.
در بادبند همگرا، هم‌راستایی اعضای مورب و جزئیات اتصال اهمیت زیادی دارد. در سیستم واگرا نیز ابعاد تیر پیوند، موقعیت آن و جزئیات تقویتی باید مطابق طرح رعایت شوند.
در پایان، اتصالات، کیفیت جوش‌ها، وضعیت پیچ‌ها و انطباق اجزای نصب‌شده با نقشه اجرایی بررسی می‌شود. اجرای این مراحل باید به دست افراد متخصص و تحت نظارت فنی انجام گیرد.
استفاده از میلگرد و ناودانی در ساخت بادبند
نوع مقطع فولادی مورد استفاده در مهاربند به طراحی و نیروهای واردشده بستگی دارد. میلگرد در برخی مهاربندی‌های سبک که عمدتاً برای تحمل کشش طراحی شده‌اند کاربرد دارد؛ اما برای سیستم‌هایی که باید نیروهای فشاری را نیز تحمل کنند، لازم است از اعضای مناسب با مشخصات فنی کافی استفاده شود.
ناودانی نیز یکی از مقاطع قابل استفاده در ساخت برخی مهاربندهاست. این پروفیل می‌تواند با توجه به ابعاد و نحوه اتصال در آرایش‌های مختلف به کار رود. در بعضی طرح‌ها، استفاده از مقاطع دوبل نیز در نظر گرفته می‌شود.
بااین‌حال، هیچ مقطعی صرفاً به دلیل شکل یا اندازه آن برای تمام مهاربندها مناسب نیست. ظرفیت تحمل نیرو، احتمال کمانش، جزئیات اتصال و الزامات آیین‌نامه‌ای باید در طراحی بررسی شوند.
مزایا و محدودیت‌های استفاده از بادبند
به‌کارگیری مهاربند می‌تواند راهکاری مؤثر برای افزایش سختی و پایداری جانبی سازه باشد، اما در کنار مزایا، محدودیت‌هایی نیز دارد.
مهم‌ترین مزایا:
افزایش مقاومت سازه در برابر نیروهای جانبی
امکان استفاده از آرایش‌های متنوع بر اساس شرایط پروژه
قابلیت اجرای نسبتاً سریع در بسیاری از اسکلت‌های فولادی
امکان بهینه‌سازی هزینه‌ها از طریق انتخاب سیستم مناسب
محدودیت‌های احتمالی:
اشغال بخشی از فضای معماری و محدود کردن محل بازشوها
افزایش وزن سازه به دلیل اضافه شدن اعضای فولادی
نیاز به طراحی و اجرای دقیق اتصالات
پیچیدگی بیشتر برخی سیستم‌ها و لزوم کنترل تخصصی جزئیات اجرایی
میزان اثرگذاری این موارد به نوع بادبند، شکل سازه و شرایط اجرای پروژه بستگی دارد.
چه عواملی قیمت بادبند را تعیین می‌کنند؟
هزینه اجرای بادبند به مشخصات سیستم مهاربندی و مقاطع فولادی مورد استفاده وابسته است. برای برآورد هزینه، ابتدا باید نوع سیستم و ابعاد اعضا بر اساس محاسبات سازه مشخص شود؛ سپس مقدار مصالح موردنیاز و هزینه ساخت و نصب محاسبه شود.
عوامل مهم در تعیین قیمت عبارت‌اند از:
نوع و آرایش بادبند: پیچیدگی طراحی و تعداد اعضا بر هزینه ساخت و نصب اثر می‌گذارد.
نوع مقطع فولادی: قیمت میلگرد، نبشی، ناودانی و سایر مقاطع با یکدیگر متفاوت است.
ابعاد و وزن اعضا: افزایش ابعاد یا ضخامت می‌تواند مقدار فولاد مصرفی را بیشتر کند.
هزینه اتصالات و اجرا: ورق‌های اتصال، پیچ‌ومهره، جوشکاری و نیروی کار بخشی از هزینه نهایی هستند.
نوسانات بازار آهن: تغییر قیمت مقاطع فولادی و شرایط عرضه و تقاضا می‌تواند بر برآورد بودجه تأثیر بگذارد.
برای تخمین دقیق هزینه، لازم است مقدار مصالح از روی نقشه‌های اجرایی و بر اساس طراحی مهندسی تعیین شود. استفاده از قیمت روز محصولات فولادی نیز به به‌روز بودن برآورد کمک می‌کند.
جمع‌بندی
بادبند یکی از اجزای مهم سیستم مقاوم جانبی ساختمان است که با انتقال نیروهای افقی و کنترل تغییر شکل، در پایداری سازه نقش دارد. مهاربندهای همگرا و واگرا از رایج‌ترین سیستم‌های مورد استفاده هستند و هرکدام از نظر نحوه انتقال نیرو، شکل‌پذیری و الزامات اجرایی ویژگی‌های متفاوتی دارند. انتخاب مقطع مناسب، طراحی اصولی اتصالات و اجرای دقیق، از مهم‌ترین عوامل مؤثر بر عملکرد بادبند به شمار می‌روند.
