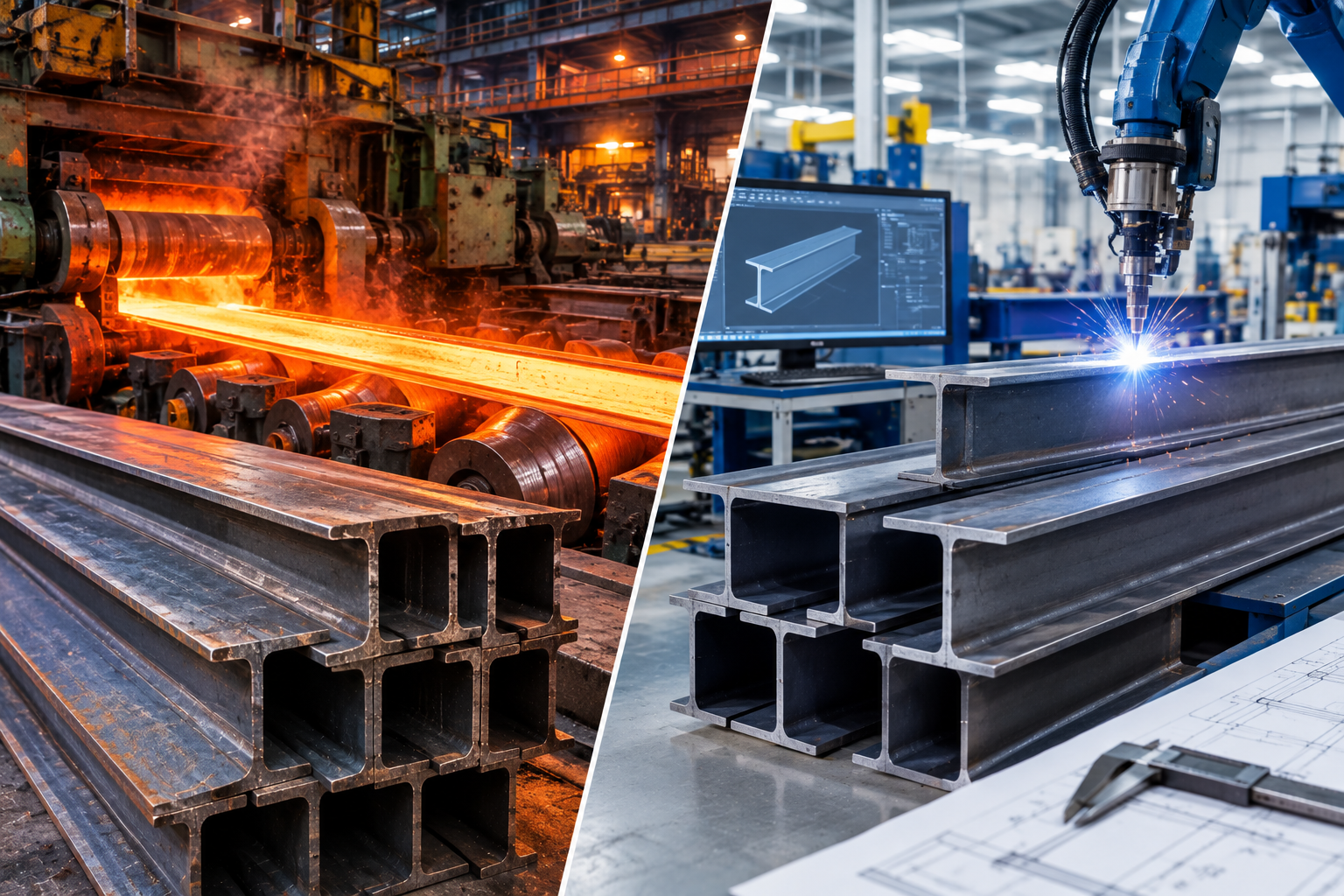

تیرآهن یکی از مهمترین مقاطع مورد استفاده در سازههای فولادی است و روش تولید آن میتواند روی شکل مقطع، دقت ابعادی، خواص مکانیکی، انعطافپذیری طراحی و هزینه ساخت تأثیر بگذارد.
در روش سنتی و رایج، تیرآهن به روش نورد گرم تولید میشود و مقطع موردنظر مستقیماً در کارخانه نورد شکل میگیرد. در مقابل، روشهای مدرنتر امکان تولید مقاطع ساختهشده از ورق، تیرهای جوشی، مقاطع متغیر و حتی برخی مقاطع با هندسههای خاص را فراهم کردهاند.
تیرآهن نورد گرم چیست؟
در تولید تیرآهن نورد گرم، فولاد پس از آمادهسازی و رسیدن به دمای مناسب، از میان مجموعهای از غلتکها عبور میکند تا به شکل نهایی مقطع برسد.
در این روش، جان و بالهای تیرآهن در یک فرآیند نورد شکل میگیرند و محصول نهایی بهصورت یک مقطع یکپارچه تولید میشود. مقاطع استانداردی مانند انواع I و H از محصولات رایج این فرآیند هستند.
مقاطع نورد گرم معمولاً در اندازهها و وزنهای استاندارد تولید میشوند و طراح میتواند از میان مقاطع موجود، گزینه مناسب پروژه را انتخاب کند.
تولید تیرآهن با روشهای مدرن چگونه انجام میشود؟
روشهای مدرن تولید مقاطع فولادی یک فرآیند واحد نیستند. یکی از مهمترین روشها، ساخت مقاطع از ورقهای فولادی و اتصال آنها با جوش است.
در این روش میتوان ضخامت جان، ضخامت بال، عرض بال و حتی ارتفاع تیر را متناسب با نیاز پروژه تغییر داد. همچنین تجهیزات CAD/CAM و ماشینآلات CNC باعث شدهاند طراحی و ساخت مقاطع سفارشی با دقت بیشتری انجام شود.
در برخی پروژهها نیز از مقاطع ترمومکانیکی و فولادهای پرمقاومت استفاده میشود. این فناوریها میتوانند امکان دستیابی به مقاومت بالاتر، وزن کمتر و خواص مکانیکی مناسبتر را فراهم کنند. برای نمونه، فولادهای تولیدشده طبق ASTM A913 با فرآیند کوئنچ و خودتمپر شدن، برای دستیابی به مقاومت بالا، چقرمگی و جوشپذیری مناسب توسعه یافتهاند.
تفاوت اصلی در روش تولید
مهمترین تفاوت این دو رویکرد در نحوه شکلگیری مقطع است.
| ویژگی | تیرآهن نورد گرم | مقطع ساختهشده با روشهای مدرن |
|---|---|---|
| روش تولید | شکلدهی مستقیم فولاد گرم بین غلتکها | ساخت از ورق، جوشکاری یا فرآیندهای پیشرفته |
| شکل مقطع | معمولاً استاندارد و ثابت | امکان تولید مقاطع سفارشی |
| انعطاف طراحی | محدودتر به مقاطع موجود | آزادی بیشتر در ابعاد |
| ضخامت جان و بال | بر اساس طراحی مقطع نوردی | قابل تنظیم متناسب با نیاز |
| تولید مقاطع متغیر | محدود | امکان ساخت مقاطع متغیر و خاص |
| تجهیزات | خطوط نورد | تجهیزات برش، جوش، CNC و سیستمهای CAD/CAM |
| کاربرد | ساختمان و سازههای متداول | پروژههای خاص، دهانههای بزرگ و سازههای سفارشی |
آیا روش مدرن همیشه بهتر است؟
خیر. مدرنتر بودن روش تولید بهتنهایی به معنای بهتر بودن محصول نیست.
تیرآهن نورد گرم برای بسیاری از پروژهها گزینهای استاندارد، اقتصادی و در دسترس است. زمانی که ابعاد و ظرفیت مقطع موردنیاز در میان محصولات استاندارد موجود باشد، استفاده از مقطع نورد گرم میتواند فرآیند طراحی و تأمین را سادهتر کند.
در مقابل، اگر سازه به مقطعی با ارتفاع، ضخامت جان یا عرض بال خاص نیاز داشته باشد، ساخت مقطع از ورق میتواند آزادی بیشتری در طراحی ایجاد کند.
مزیت مقاطع ساختهشده از ورق چیست؟
یکی از مهمترین مزایای این روش، امکان بهینهسازی مقطع بر اساس محل و نوع بارگذاری است.
برای مثال، در تیرهای ساختهشده میتوان ضخامت جان و بال را متناسب با نیاز سازه تعیین کرد. همچنین امکان ساخت تیرهای مخروطی یا مقاطعی با ارتفاع متغیر وجود دارد؛ قابلیتی که در طراحی دهانههای بزرگ میتواند اهمیت داشته باشد.
در برخی سیستمهای مدرن، حتی از تیرهای دارای بازشو در جان استفاده میشود. این بازشوها میتوانند فضای لازم برای عبور تأسیسات را فراهم کنند و در عین حال ارتفاع مؤثر تیر را افزایش دهند.
نقش فناوری CAD و CNC در تولید تیرهای مدرن
یکی از تفاوتهای مهم تولید امروزی، استفاده گستردهتر از طراحی و ساخت دیجیتال است.
در کارخانههای مدرن، مدل سهبعدی و نقشههای ساخت میتوانند مستقیماً به تجهیزات CNC منتقل شوند. این فرآیند باعث میشود عملیات برش، سوراخکاری، آمادهسازی قطعات و مونتاژ با دقت بیشتری انجام شود.
این فناوری بهخصوص در ساخت مقاطع سفارشی و پروژههایی که به تعداد زیادی اتصال و برش دقیق نیاز دارند، اهمیت دارد.
تفاوت از نظر مقاومت و وزن
مقاومت یک تیر فقط به روش تولید آن بستگی ندارد. هندسه مقطع، گرید فولاد، ضخامت اجزا، طول عضو، شرایط تکیهگاهی و نوع بارگذاری همگی در ظرفیت نهایی تیر تأثیر دارند.
در مقاطع ساختهشده، مهندس میتواند مقدار بیشتری از فولاد را در قسمتهایی قرار دهد که بیشترین نقش را در تحمل خمش دارند. این موضوع میتواند در برخی پروژهها به کاهش وزن یا استفاده مؤثرتر از فولاد منجر شود.
از طرف دیگر، مقاطع نورد گرم استاندارد نیز میتوانند از فولادهای پرمقاومت تولید شوند و لزوماً به دلیل نورد گرم بودن، سنگینتر یا ضعیفتر نیستند. برای مثال، استفاده از فولادهای پرمقاومت و فرآیندهای ترمومکانیکی امکان کاهش وزن سازه را در برخی طراحیها فراهم میکند.
کنترل کیفیت در دو روش
در هر دو روش، کنترل کیفیت اهمیت اساسی دارد؛ اما نوع کنترلها با فرآیند تولید متفاوت است.
در تیر نورد گرم، کنترل ابعاد، وزن، راستایی، خواص مکانیکی و الزامات استاندارد محصول اهمیت دارد. استانداردهایی مانند ASTM A6/A6M نیز برای برخی محصولات فولادی نوردشده الزامات و تلرانسهای مربوط به ابعاد و شکل را مشخص میکنند.
در مقاطع ساختهشده، علاوه بر کیفیت ورق اولیه، کیفیت جوش، ابعاد نهایی، راستایی و تلرانسهای ساخت نیز باید کنترل شود. برای تیرهای جوشی، استانداردهای ساخت و جوشکاری الزامات مشخصی برای کنترل ابعاد و کیفیت اتصال دارند.
کدام روش برای پروژه ساختمانی مناسبتر است؟
انتخاب روش تولید باید بر اساس نیاز پروژه انجام شود، نه صرفاً جدید یا قدیمی بودن فناوری.
تیرآهن نورد گرم معمولاً برای پروژههایی مناسب است که مقاطع استاندارد موجود، نیاز سازه را تأمین میکنند و سرعت تأمین و سهولت اجرا اهمیت دارد.
مقاطع ساختهشده یا مدرن بیشتر زمانی اهمیت پیدا میکنند که پروژه به مقطع سفارشی، دهانه بزرگ، وزن بهینه، ارتفاع خاص یا فضای بیشتری برای عبور تأسیسات نیاز داشته باشد.
بنابراین انتخاب نهایی باید با توجه به محاسبات سازهای، مشخصات فولاد، ابعاد مقطع، شرایط بارگذاری و الزامات اجرایی انجام شود.
آینده تولید تیرآهن به کدام سمت میرود؟
روند صنعت فولاد سازهای به سمت ترکیب فولادهای پرمقاومت، تولید دقیقتر، اتوماسیون، طراحی دیجیتال و مقاطع بهینهشده حرکت میکند.
حتی در سالهای اخیر، پژوهشها روی توسعه مقاطع نورد گرم با هندسههای جدید نیز ادامه داشته است؛ برای مثال AISC در پژوهشهای جدید خود، مقاطع I نامتقارن نورد گرم را برای استفاده در سیستمهای کف مرکب بررسی کرده است.
بنابراین آینده لزوماً به معنی حذف تیرآهن نورد گرم نیست؛ بلکه احتمالاً نورد گرم، مقاطع جوشی و فناوریهای پیشرفته تولید در کنار یکدیگر برای کاربردهای مختلف استفاده خواهند شد.
در مجموع، تیرآهن نورد گرم و مقاطع تولیدشده با روشهای مدرن را نمیتوان صرفاً بر اساس قدیمی یا جدید بودن روش تولید مقایسه کرد. نورد گرم برای تولید مقاطع استاندارد و یکپارچه بسیار مناسب است، در حالی که روشهای مدرن ساخت و تولید، امکان طراحی مقاطع سفارشی و بهینهسازی دقیقتر را فراهم میکنند. انتخاب بین این دو روش باید بر اساس نیاز واقعی پروژه، محاسبات مهندسی و مشخصات فنی فولاد انجام شود.
